HX-331608Z
HX-331608Z 無縫矩陣切換器是一款集視訊音頻於一體的高性能HDMI切換設備。用於多媒體信號的輸入/輸出交叉切換。通過8組或16組分離的HDMI信號源，可以將多媒體輸入分別傳輸到每台多輸出設備，從而最大限度的減少信號衰減並確保高解析度，整合高保真圖形和音頻信號輸出。通過可擴展的附屬設備，矩陣切換器可以使用擴展器（HX-SRW）將數據或檢測信號傳輸到約70米的長距離。
- 每個輸入之間真正無縫、無故障切換
- 16 個 HDMI 輸入和 8 個 HDBaseT 輸出
- 任何輸入都可以路由/播放到任何輸出
- 通過一根 CATx 電纜支持長達 70 米的零壓縮擴展
- 支援隔行視訊到逐行視訊 (例如 1080i => 1080P)
- 支援上轉換 (例如 VGA => 1080P@60)
- 支援下轉換 (例如 1080P@60 => VGA)
- 支援交叉轉換 (例如 576i@50 => 1080P@60）
- HDTV 解析度高達 1080P (12bits)
- 符合HDMI 1.3規範
- 支援兩種長寬比模式：“FULL”模式和“1:1”模式
- 支援8種輸出解析度：VGA、480P、SVGA、XGA、720P、SXGA、UXGA、1080P60
- 符合 HDCP
- EDID 管理（從 OUT 端口 1 複製）
- 通過 RS-485 對 32 個串聯連接進行集中控制
- 記憶控制可達8組
- 支援解析度高達 1080P@60Hz (12-bit)
- 支援原始 3D 直通
- 支援高清音頻
- 快速切換頻道
- IR 傳輸支援所有進出端口
- IR 傳輸支援各種紅外線頻段
- IR 傳輸支援 IN 和 OUT 端口之間的雙工傳輸
- 支援 IR 遙控
- 支援 IR Mini-Controller 通過輸出配置選擇輸入通道
- 支援 RS-232 控制
- 支援 RS-485 埠控制
- 操作遙控器
-

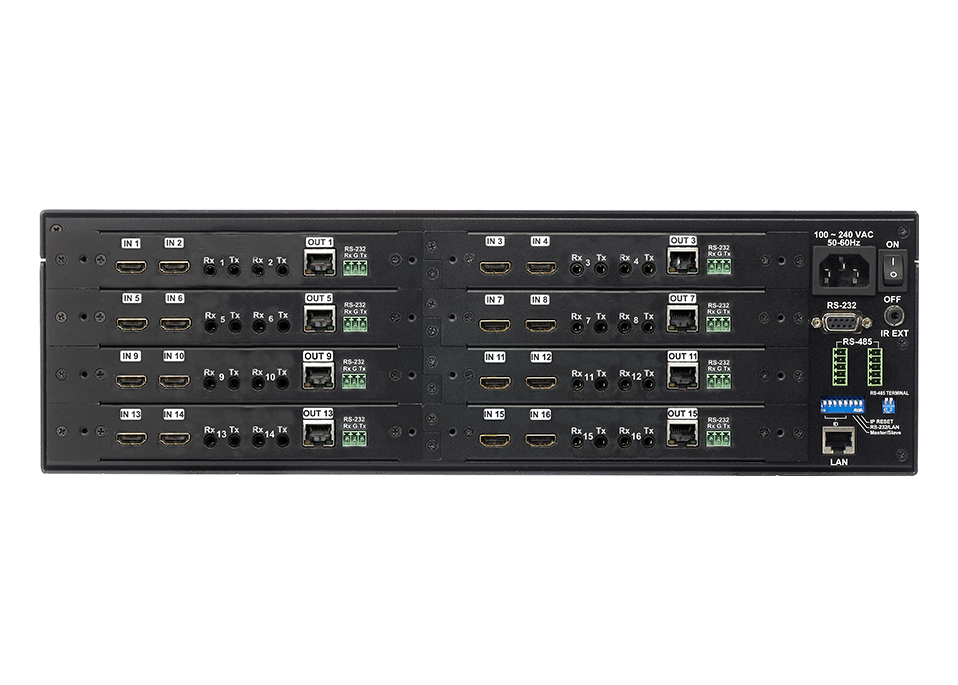

項目 HX-331608Z 輸入介面 HDMI Type A 母頭 x 16 輸出介面 RJ-45 x 8 RS-232 介面 DB9 母頭 區域網路介面 RJ-45 RS-485 介面 2 撥桿開關 1 x 2 pins / 1 x 8 pins IR EXT 1 x 3.5 Jack LCD 模組 1 電源 100VAC~240VAC, 50/60Hz, internal 外殼材質 黑色鋁質 機架 可機架安裝 (2U機架安裝套件) 重量 7500 g 尺寸 (長 x 寬 x 高) 336 x 482 x 130 mm (不含手把) 多媒體 高解析度
1080P@60Hz(12-bit) 最高 TMDS 頻率
300 MHz 控制資訊 HDMI 線距 10 m Cat.5e 線距 70 m 傳送速率 9600 bps; 8 data bits, 1 stop bit, no parity 乙太網協議 HTTP, DHCP, TCP/IP, ICMP (ping) 程序控制 Web Server, AVM Application 控制埠 RS-232:9-Pin 母頭 D Type Connector RS-485:1x5 Pole Captive Screw 控制程序 矩陣 遙控 遙控器, IR 接收, IR 發射 網路伺服器 LAN, RJ-45 -
1 x HDMI/無縫矩陣切換器 HX-331608Z
1 x 電源線
1 x RS-232 通訊連接線
1 x 區域網路線材
1 x IR 接收線材
1 x IR 發射線材
1 x 遙控器 (含2x AAA 電池)
1 x 5孔端子螺絲固定插座
1 x 3孔端子螺絲固定插座
1 x 機架安裝支架
1 x 螺絲（用於支架）
1 x 矩陣軟件
1 x 用戶手冊
